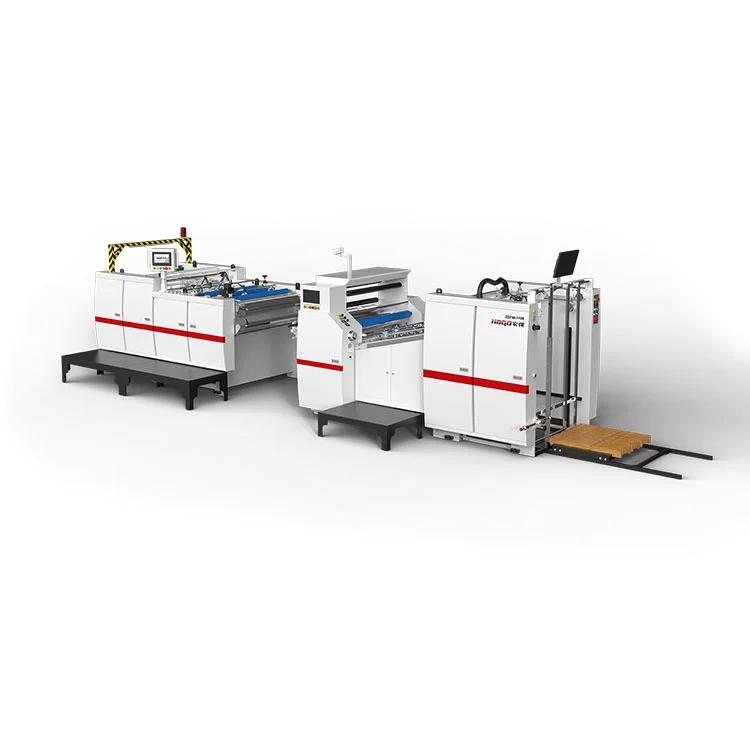

Máquina laminadora de prerrecubrimiento de película térmica

En la búsqueda de la eficiencia de la producción y los estándares ambientales actuales, el proceso de recubrimiento tradicional que consiste en pegar y secar se ha convertido en un cuello de botella. Hongqiang, como innovador en tecnología cinematográfica de China, lanzó una máquina laminadora de prerrevestimiento de película térmica ZDFM-E de alta calidad diseñada específicamente para el uso de película prerrevestida (sin pegamento) y con un diseño optimizado. Abandona complejos sistemas de encolado y secado y sólo puede recubrirse mediante calor y presión precisos. Esto hace que su estructura sea más simple, menor consumo de energía (la potencia total es de solo 30 KW), velocidad más estable (20-100 m/min), adecuado para escenarios de producción rápida y caliente con presión caliente.

Enviar Consulta

Descripción del Producto

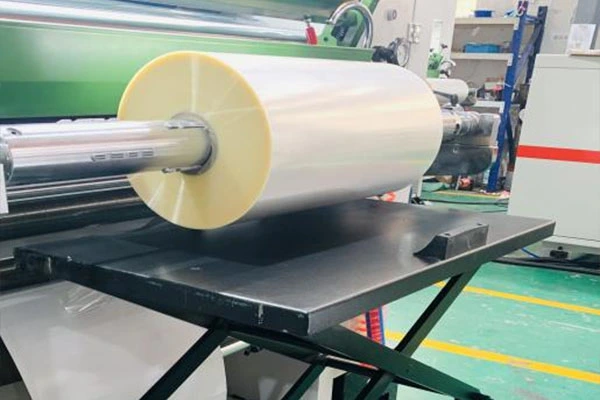

La máquina laminadora de revestimiento previo de película térmica ZDFM-E de Hongqiang está diseñada para usarse con películas prerrevestidas (sin pegamento), lo que elimina la necesidad de unidades de secado y encolado separadas. Este diseño simplificado reduce el consumo total de energía a aproximadamente 30 kW y admite velocidades de funcionamiento de 20 a 100 m/min, lo que lo hace adecuado para aplicaciones de laminación térmica rápida. La máquina incorpora tecnología patentada de calentamiento electromagnético, que alcanza la temperatura de funcionamiento en unos cinco minutos y consume aproximadamente un 33% menos de energía que algunos sistemas convencionales, junto con un marco de hierro fundido para mayor estabilidad estructural. Una configuración optimizada puede contribuir a reducir los costos de adquisición, reducir los requisitos de mantenimiento y un funcionamiento estable, mientras que las características opcionales, como los camiones de película hidráulicos, añaden comodidad. Para operaciones centradas en el procesamiento de películas prerrevestidas, este equipo ofrece un enfoque equilibrado entre eficiencia y rentabilidad.

Parámetro del producto (especificación)

Nombre del modelo	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Tamaño máximo de hoja de papel (ancho x largo)	800mm*820mm	1080*880mm	1080mm*1250mm	1200mm*1450mm	1300mm*1650mm
Mín. Tamaño de la hoja de papel (ancho x largo)	220mm*230mm	350*280mm	350mm*280mm	350mm*280mm	350mm*280mm
Velocidad de laminación	15-90 m/min (servocontrolado)	20-100 m/min (servocontrolado)	20-100 m/min (servocontrolado)	20-100 m/min (servocontrolado)	20-100 m/min (servocontrolado)
Grosor del papel	100-550 g/㎡	80-550 g/㎡	80-550 g/㎡	80-550 g/㎡	80-550 g/㎡
Poder de producción	15kW	15kW	15kW	15kW	15kW
potencia total	35kW	35kW	35kW	35kW	35kW
Suministro de aire	1000L/minuto 0,8Mpa	1000L/minuto 0,8Mpa	1000L/minuto 0,8Mpa	1000L/minuto 0,8Mpa	1000L/minuto 0,8Mpa
Fuente de alimentación	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W

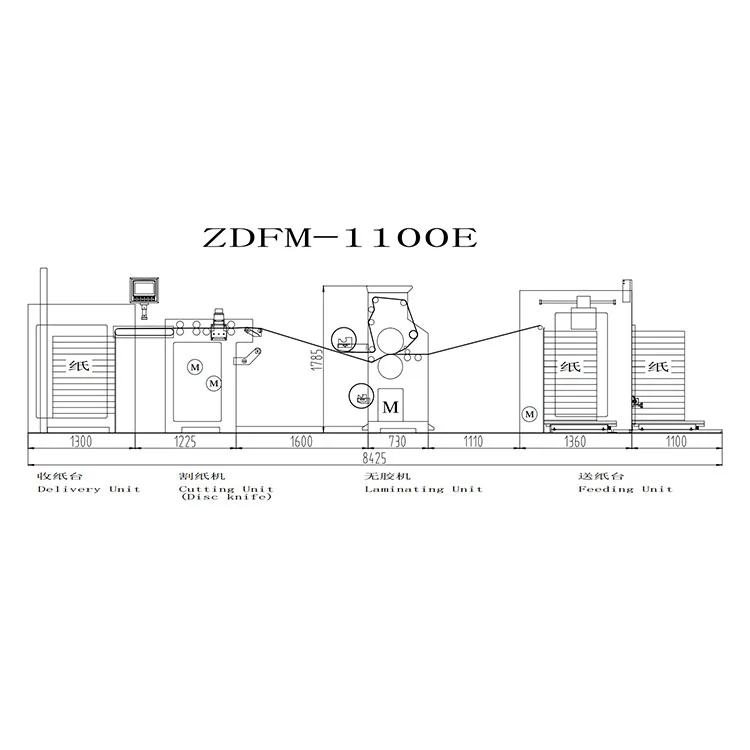

Dimensiones totales (largo x ancho x alto)	7570mm1850mm2000mm	824521502000mm	990522001800mm	10900mm2300mm2000mm	11900mm2400mm2000mm
Peso	≈4500kg	≈5900kg	≈6100kg	≈7500kg	≈8200kg
Precisión de superposición	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm
Espesor de la película a base de agua (común)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Espesor de la película de pegamento previo a la capa (común)	15-35 μm	15-35 μm	15-35 μm	15-35 μm	15-35 μm
Altura de alimentación continua	1100 mm	1100 mm	1100 mm	1100 mm	1100 mm
Altura del papel del colector (incl. palet)	1250 mm	1250 mm	1250 mm	1250 mm	1250 mm
Recipiente	40HQ	40HQ	40HQ	40HQ	40HQ
código SA	8439300000	8439300000	8439300000	8439300000	8439300000
Compatibilidad de materiales	películas OPP, BOPP; sustratos de papel; materiales de embalaje rígidos	películas OPP, BOPP; sustratos de papel; materiales de embalaje rígidos	películas OPP, BOPP; sustratos de papel; materiales de embalaje rígidos	películas OPP, BOPP; sustratos de papel; materiales de embalaje rígidos	películas OPP, BOPP; sustratos de papel; materiales de embalaje rígidos

Función y características:

1. Cumplimiento de estándares nacionales

Diseño mecánico de gama completa con protocolos de seguridad y componentes certificados por los estándares industriales de alta tecnología de China.

2. Estabilidad inquebrantable

La estructura principal de hierro fundido garantiza un funcionamiento ultraestable y sin vibraciones incluso en ciclos de trabajo pesado, con una vida útil de más de 20 años.

3. Alimentación de papel de precisión

El sistema de alimentación servocontrolado garantiza un transporte de papel fluido y sin atascos con ajuste automático.

4. Tecnología de alineación inteligente

El mecanismo de alineación del papel accionado por servo logra una precisión de posicionamiento de ±1,5 mm para una coincidencia perfecta de los bordes.

5. Sistema de calentamiento innovador (rodillo de calentamiento electromagnético segmentado de 3 zonas)

Calentamiento instantáneo (alcanza los 100 °C en 5 minutos, 6 veces más rápido que los rodillos convencionales).
Alta precisión de temperatura constante (mantiene la uniformidad del pegamento para mejorar el efecto superficial del laminado incluso a altas velocidades).
Conservación de energía (activa la segunda zona para formatos pequeños ≤720 mm, lo que reduce el uso de energía en un 33 %).
Mayor vida útil (el calentamiento dirigido reduce el desgaste de los rodillos de goma, lo que reduce los costos de mantenimiento).

6. Modos de operación inteligentes

ZDFM-E: Automatización completa con un solo toque (alimentación automática, aplicación de pegamento, bombeo y alivio de presión, corte y apilado).

ZDFM-S: Calibración asistida inteligente (al ingresar los tamaños de las hojas a través de la HMI, las 11 servounidades ajustan automáticamente sus posiciones en 1 minuto).

7. Productividad sin tiempo de inactividad

El sistema de cambio continuo de placas elimina el tiempo de inactividad y aumenta la producción en un 100 %.

8. Control de procesos en tiempo real

Monitoreo retrovisor incorporado con conectividad IoT para diagnóstico operativo remoto las 24 horas, los 7 días de la semana.

9. Componentes centrales de los líderes mundiales

Sistemas eléctricos: Schneider Electric (FR), Omron (JP).

Dispositivo de cuchilla de disco (estándar)

1.El cuchillo de discoestá equipado con4 cuchillas, que puede cortar la película en elposición conjunta del productoporgirando el dispositivo de cuchilla de disco.

2.corte horizontalpuede cortar mejor la película sindañar la superficie del papel, controlado por unconvertidor de frecuencia separado, y ella velocidad se puede seleccionar librementepara afrontar diferentes situaciones.

Dispositivo cortador de muela abrasiva (estándar)

1.El cortador de muela‌muele eficientemente elsuperficie de la película en el regazosin dañar la capa impresa. Coopera con los rodillos de rebote‌, lo que permiteseparación rápida del material. ‌Especialmente adecuado paraprocesamiento de adhesivo sensible a la presión (PSA) .

2.Los rodillos de reboteadopta unmecanismo de extracción de papel de desarrollo propio, que utiliza eldiferencia de velocidadaromper rápidamentela película yseparar el papel. Se logra productoSin película trasera ni película en rollo.

Etiquetas calientes: Máquina laminadora de prerrecubrimiento de película térmica, China, asequible, OEM, calidad, gran oferta, personalizada, fácil de mantener, elegante, más vendida, duradera, avanzada, fabricante, proveedor, fábrica, en stock, directo de fábrica. Cotización, precio de fábrica
