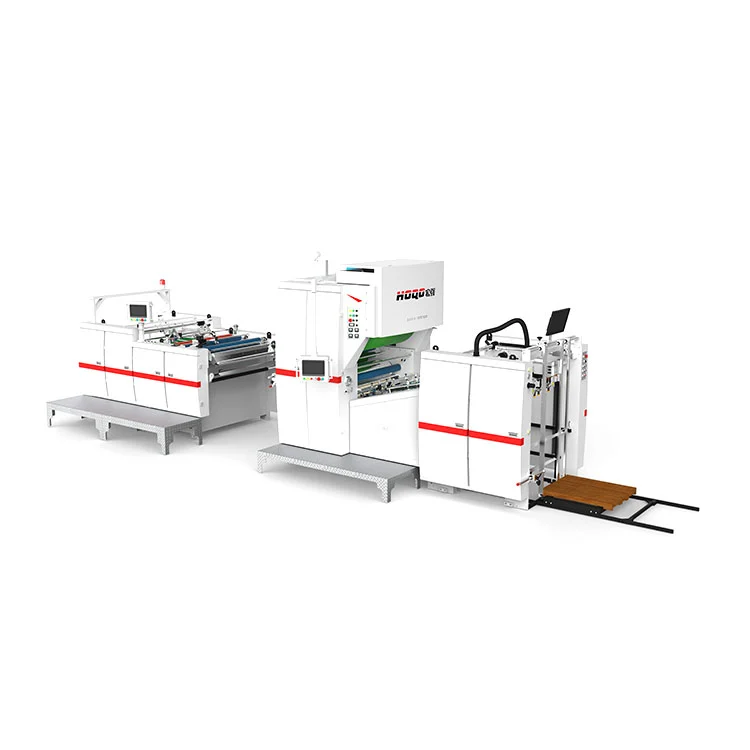

Máquina laminadora automática de cuchilla de disco vertical

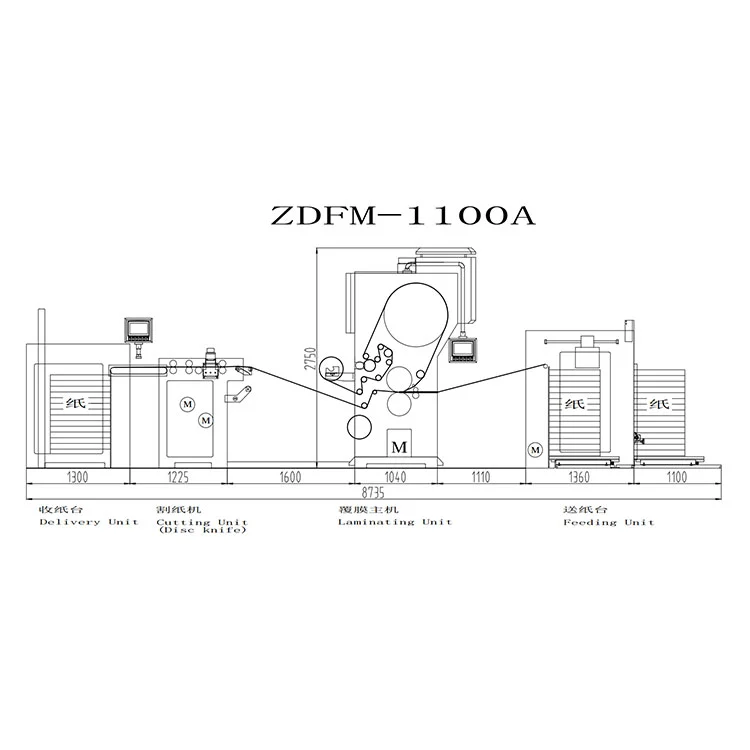

La alimentación, el pegado, la laminación, el corte y el apilado se combinan en una secuencia operada con un botón en la máquina laminadora automática de disco vertical con cuchilla (ZDFM‑A). Con servoaccionamientos duales y una opción de modos de recubrimiento o prerrecubrimiento, la máquina opera dentro de un rango de velocidad de 20 a 100 m/min. Sus cuatro secciones funcionales (alimentar, laminar, cortar y entregar) están dispuestas para mover el papel desde la entrada hasta el apilado final. El equipo es compatible con BOPP y otros tipos de películas estándar, y su diseño general puede ofrecer un enfoque equilibrado para una salida de laminación consistente. Este modelo está disponible en Hongqiang como parte de su gama de maquinaria laminadora.

Parámetro del producto (especificación)

Función y características:

1. Cumplimiento de estándares nacionales

Configuración mecánica diseñada con sistemas de seguridad certificados según los estándares industriales de alta tecnología de China.

2. Estabilidad inquebrantable

El marco de hierro fundido de alta rigidez proporciona una plataforma de baja resonancia para cargas pesadas continuas, con una vida útil superior a 20 años.

3. Alimentación de papel de precisión

El alimentador de precisión con servocontrol ofrece un transporte de medios resistente a atascos mediante un autoajuste adaptativo.

4. Tecnología de alineación inteligente

La alineación servoposicionada produce una confiabilidad de registro de ±1,5 mm para un acabado de bordes consistente.

5. Núcleo calefactor: rodillo electromagnético segmentado de 3 zonas

• Calentamiento acelerado: alcanza los 100 °C en aproximadamente 5 minutos, considerablemente por delante del rendimiento del rodillo tradicional.

• Consistencia térmica: mantiene una aplicación uniforme del pegamento para mejorar la calidad de la superficie de laminación a altas velocidades.

• Operación Power-Smart: para anchos ≤720 mm, solo funciona la zona 2, lo que reduce el consumo de energía en aproximadamente un 33 %.

• Reducción del desgaste: los patrones de calentamiento enfocados ayudan a preservar la integridad del rodillo de caucho y reducir la frecuencia del servicio.

6. Modos de operación inteligentes

ZDFM-A: flujo de trabajo totalmente automatizado que cubre alimentación, pegado, laminación, bombeo y alivio de presión, corte y apilado.

ZDFM-S: Configuración de parámetros asistida: ingrese los tamaños de las hojas en la HMI y las 14 servounidades se alinean automáticamente en aproximadamente 1 minuto.

7. Productividad sin tiempo de inactividad

El mecanismo de cambio continuo de placas reduce el tiempo de inactividad y puede aumentar significativamente el rendimiento.

8. Control de procesos en tiempo real

La cámara de visión trasera integrada y la conectividad IoT permiten el diagnóstico remoto en cualquier momento.

9. Componentes centrales de los líderes mundiales

Sistemas eléctricos: Schneider Electric (FR), Omron (JP).

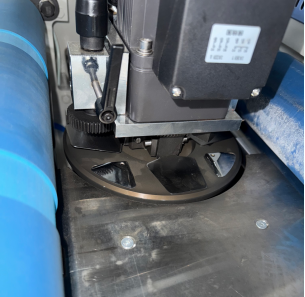

Dispositivo de cuchilla de disco (estándar)

1.El cuchillo de discoestá equipado con4 cuchillas, que puede cortar la película en elposición conjunta del productoporgirando el dispositivo de cuchilla de disco.

2.corte horizontalpuede cortar mejor la película sindañar la superficie del papel, controlado por unconvertidor de frecuencia separado, y ella velocidad se puede seleccionar libremente para afrontar diferentes situaciones.

Dispositivo cortador de muela abrasiva (estándar)

1.Elcortador de muela‌muele eficientemente elsuperficie de la película en el regazosin dañar la capa impresa. Coopera con los rodillos de rebote‌, lo que permiterseparación rápida del material. ‌Especialmente adecuado para procesar adhesivos sensibles a la presión (PSA).

2.Elrodillos de reboteadopta unmecanismo de extracción de papel de desarrollo propio, que utiliza eldiferencia de velocidadaromper rápidamentela película y separar el papel. Se logra productoSin película trasera ni película en rollo.

Preguntas frecuentes

P1: ¿Cuáles son los dos modos de laminación y cómo elijo entre ellos?

R1: La máquina admite el modo de recubrimiento (pegamento a base de agua aplicado y secado) y el modo de precapa (película previamente pegada, solo calor). Su elección depende de la disponibilidad de la película y del costo final del material: la máquina laminadora automática de cuchilla de disco vertical maneja ambos de manera flexible.

P2: ¿Cuál es la diferencia entre el funcionamiento del modelo A y del modelo S?

A2: El modelo A ofrece automatización con un solo toque para alimentar, pegar, prensar, cortar y apilar. El modelo S utiliza el tamaño de la hoja de entrada HMI para calibrar automáticamente la ubicación de alimentación del material en menos de 1 minuto. La máquina laminadora automática de cuchilla de disco vertical ofrece ambas opciones para adaptarse a diferentes niveles de habilidad.

P3: ¿Cómo ahorra energía el rodillo calefactor electromagnético de 3 zonas?

A3: Para chapas ≤720mm solo se activa la zona media, mientras que las dos zonas laterales se apagan. Esto puede reducir el consumo de energía hasta en un 60 % en comparación con la calefacción de zona completa, sin comprometer la calidad de la laminación.

P4: ¿Cómo mejora la productividad el sistema de cambio continuo de placas?

R4: El sistema de apilado de doble bandeja cambia automáticamente cuando la bandeja principal está llena, lo que permite un funcionamiento continuo sin detener la máquina. Esto ayuda a mantener el rendimiento durante tiradas largas.

P5: ¿Por qué la computadora central de hierro fundido es beneficiosa para un uso a largo plazo?

R5: La estructura de hierro fundido minimiza la vibración y mantiene la estabilidad a alta velocidad incluso bajo cargas pesadas. La máquina laminadora automática de cuchilla de disco vertical es una inversión duradera.
