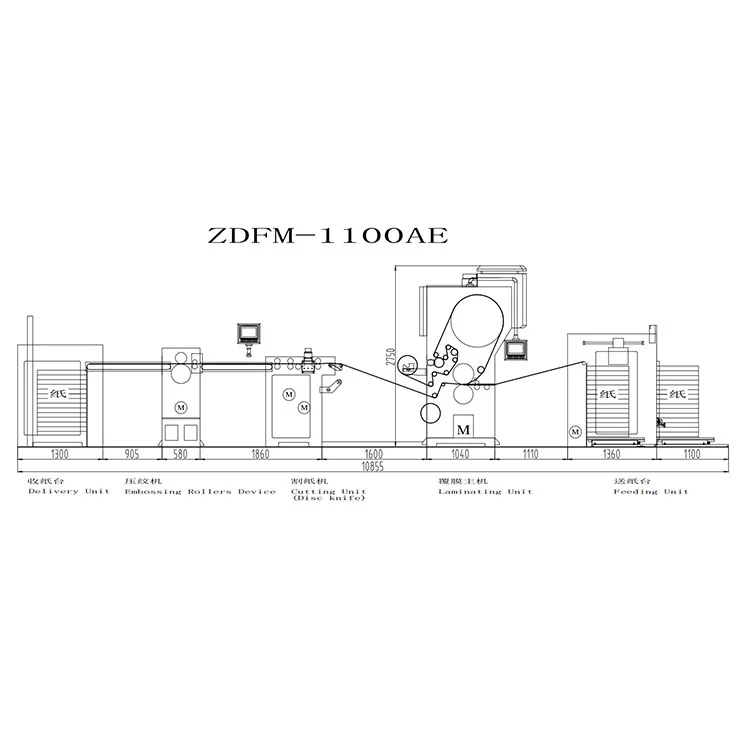

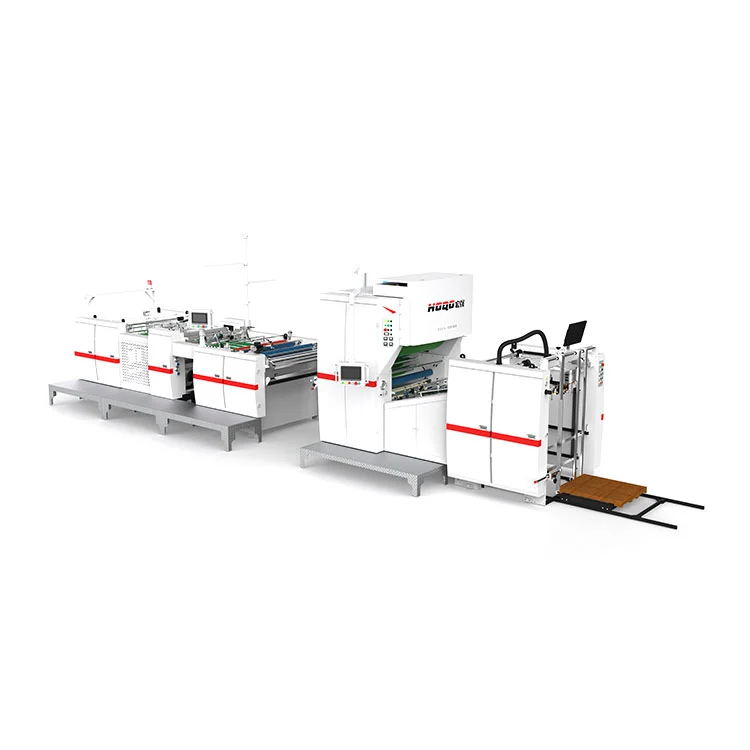

Máquina laminadora automática de estampado vertical

Parámetro del producto (especificación)

Función y características:

1. Cumplimiento de estándares nacionales

Diseño mecánico sustancial con componentes de seguridad que cumplen con los estándares industriales de alta tecnología de China.

2. Estabilidad inquebrantable

La robusta base de hierro fundido ofrece un funcionamiento estable y amortiguado de vibraciones incluso durante ciclos de producción intensos, y está diseñada para durar más de 20 años.

3. Alimentación de papel de precisión

El sistema de alimentación servoaccionado promueve un desplazamiento suave del papel con reducción automática de atascos y ajuste fino.

4. Tecnología de alineación inteligente

La alineación servo de alta precisión ofrece un posicionamiento de ±1,5 mm para una coincidencia de bordes confiable.

5. Sistema térmico eficiente (rodillo calefactor electromagnético segmentado de 3 zonas)

• Calentamiento rápido: alcanza los 100 °C en unos 5 minutos, mucho más rápido que los rodillos calefactores convencionales.
• Perfil de calor consistente: mantiene uniforme la viscosidad del pegamento para optimizar el acabado de laminación a altas velocidades.
• Zonificación de energía optimizada: para formatos ≤720 mm, solo se energiza la zona 2, lo que reduce el consumo de energía en aproximadamente un 33 %.
• Beneficio de reducción del desgaste: el calentamiento específico reduce el desgaste de los rodillos de goma y los gastos de mantenimiento asociados.

6. Modos de operación inteligentes

ZDFM-A: Secuencia automatizada que cubre alimentación, pegado, laminado, bombeo y alivio de presión, corte y apilado.

ZDFM-S: Configuración guiada: ingrese las dimensiones de la hoja a través de HMI y las 14 servounidades se alinean automáticamente en aproximadamente 1 minuto.

7. Productividad sin tiempo de inactividad

El diseño de cambio continuo de placas reduce el tiempo de inactividad y puede generar mejoras notables en la producción.

8. Control de procesos en tiempo real

La cámara trasera integrada y el IoT permiten la observación operativa remota en todo momento.

9. Componentes centrales de los líderes mundiales

Sistemas eléctricos: Schneider Electric (FR), Omron (JP).

Dispositivo de rodillos de estampado (opcional)

1.Acerca del dispositivo de rodillos de estampado, cumple con todo tipo de patrones personalizados disponibles para pedidos especiales,diseño interno de tensión constanteaseguraeestableoperación.

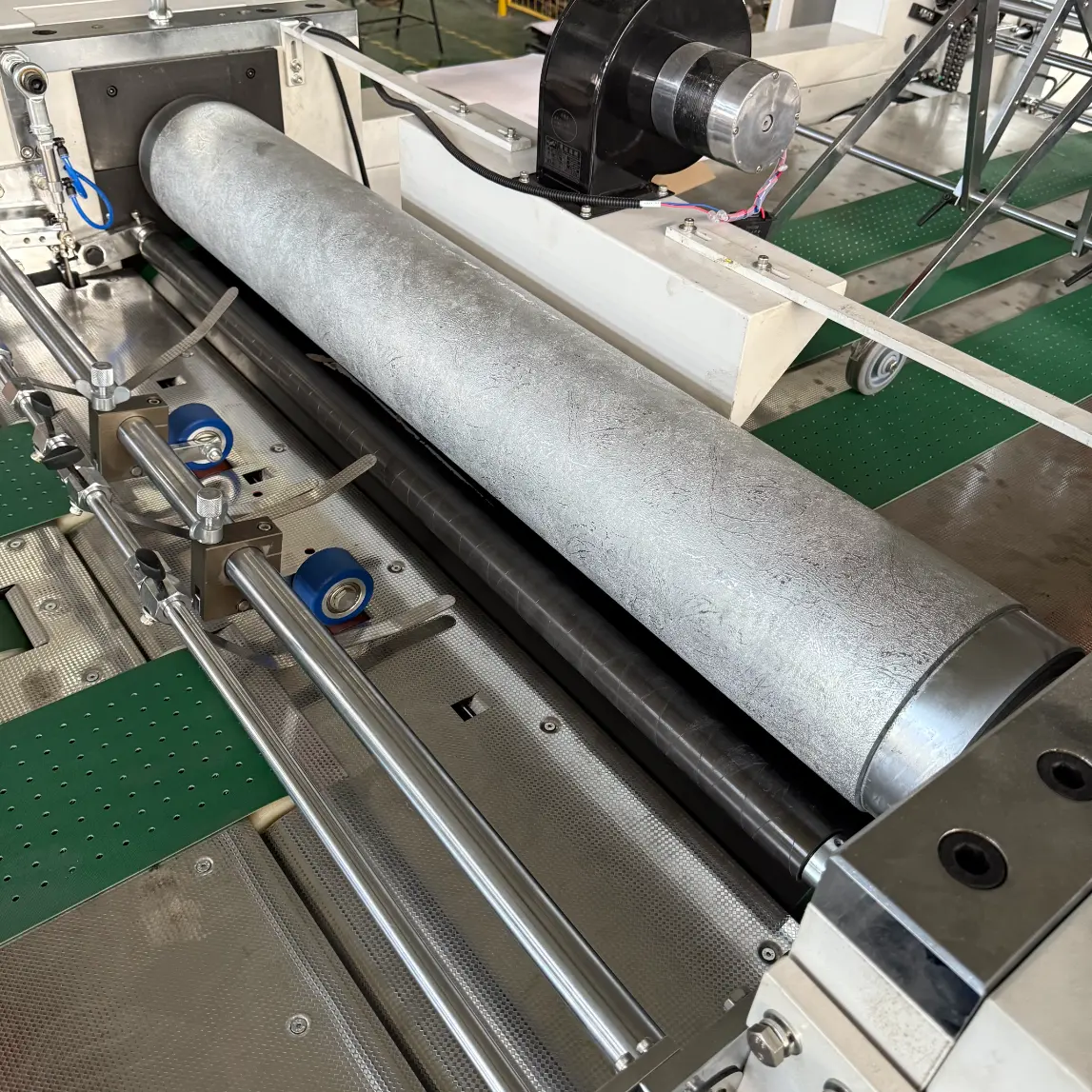

2.Elparte de relieveestá compuesto derodillo de lana y rodillo de estampado. El diámetro del rodillo de lana es de 380 mm y el diámetro del rodillo de estampado es de 190 mm. el papelse presiona fuera del patrón de vetaentrerodillo de lanayrodillo de estampado.

• Pre-estampado: El producto se somete al proceso de estampado.después de la laminaciónantesentrando a la unidad de corte de papel.(Adecuado para papel fino < 200 g/m2)

• Post-estampado: El producto se somete al proceso de estampado.después de la laminaciónycorte de papel. (Adecuado parapapel grueso ≥ 200 g/m2)

3.Dos formas de dispositivo de rodillos de estampado son opcionales:

Preguntas frecuentes

P1: ¿Qué hace el dispositivo de estampado y cómo se construye?

A1: Utiliza un rodillo de lana (380 mm) y un rodillo de estampado (190 mm) para presionar los patrones en el papel. El diseño incluye un sistema de tensión constante para ayudar a mantener la estabilidad durante la operación, una opción estándar en la máquina laminadora de estampado vertical automática.

P2: ¿Cuál es la diferencia entre el preestampado y el postestampado, y cuándo debo usar cada uno?

R2: El pregrabado (antes del corte) suele ser mejor para papel fino de menos de 200 g/m2, mientras que el postgrabado (después del corte) es adecuado para papel más grueso ≥200 g/m2. Esta flexibilidad le permite adaptar el proceso a su sustrato en la máquina laminadora automática de relieve vertical.

P3: ¿Puedo obtener patrones de estampado personalizados y cómo funciona?

R3: Sí, los patrones personalizados están disponibles a pedido. Los rodillos de estampado se pueden fabricar según sus especificaciones, aunque el tiempo de entrega puede variar según la complejidad del diseño.

P4: ¿El estampado afecta la calidad de la laminación o la planitud del papel?

R4: El estampado se realiza después de la laminación (o antes del corte), por lo que generalmente no interfiere con la calidad de la laminación. El control de tensión de la máquina y el diseño del rodillo ayudan a minimizar la curvatura, aunque los resultados pueden depender del tipo de papel.

P5: ¿Es difícil mantener o reemplazar el rodillo de estampado?

R5: Los rodillos están diseñados para un mantenimiento estándar. El reemplazo o el servicio deben ser realizados por técnicos capacitados, y la frecuencia depende de su volumen de producción, una consideración típica para la máquina laminadora automática de relieve vertical.
