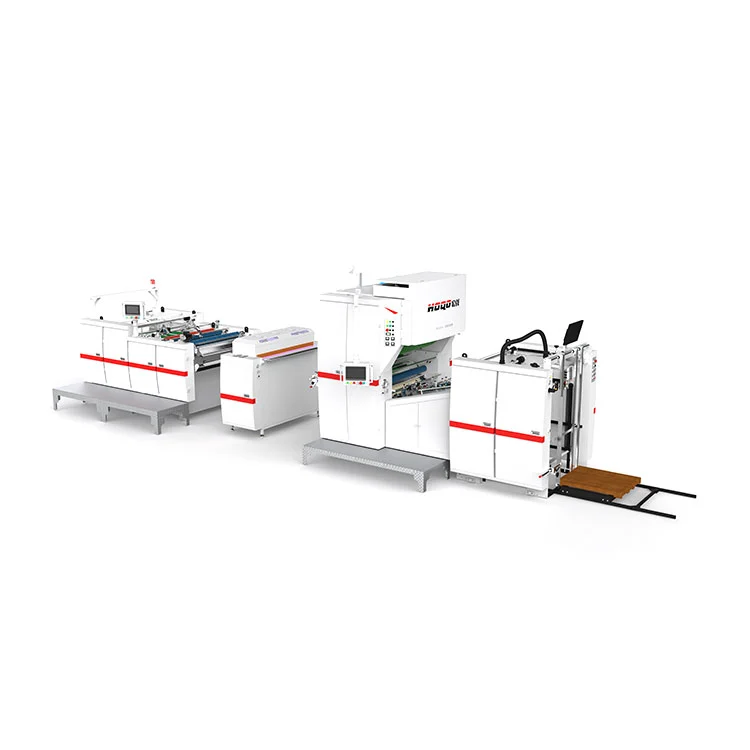

Máquina laminadora automática vertical de curado UV

Cuando se trata de impresiones oscuras de página completa y pedidos de alta gama que requieren un estampado profundo, los procesos de laminación tradicionales a menudo enfrentan desafíos fundamentales como un brillo insuficiente después de la laminación, una débil resistencia a los rayones y un fácil despegue de la película durante el estampado posterior. Hongqiang, como líder en tecnología de recubrimiento en China, lanzó la máquina laminadora de curado UV vertical automática ZDFM-AU de alta calidad, que utiliza el dispositivo de curado UV opcional integrado para curar instantáneamente la capa adhesiva después del laminado, de modo que el producto obtenga un brillo ultra alto y una excelente resistencia al pelado, resolviendo por completo los puntos débiles de la industria como el ennegrecimiento de la película de impresión oscura y la adhesión insuficiente del estampado profundo.

Enviar Consulta

Descripción del Producto

Para aplicaciones que implican impresión oscura de página completa o estampado profundo, los procesos de laminación tradicionales a veces encuentran brillo reducido, resistencia limitada a los rayones o pérdida de adhesión durante el estampado posterior. El modelo ZDFM‑AU de Hongqiang es una máquina laminadora vertical automática equipada con una unidad de curado UV opcional que cura rápidamente la capa adhesiva después de la laminación; esto puede ayudar a lograr niveles más altos de brillo y una mejor resistencia al pelado, lo que puede ser particularmente útil para impresiones con tinta oscura que tienden a verse opacas o para áreas con relieves profundos donde la adhesión podría ser insuficiente. La máquina conserva el accionamiento por servo dual y funciona en un rango de velocidad de 20 a 100 m/min. Su proceso de curado UV puede fijar completamente el adhesivo en segundos, lo que potencialmente acorta el tiempo de espera en relación con los métodos de curado térmico convencionales. Además, el sistema de calefacción electromagnético patentado alcanza la temperatura de funcionamiento en unos cinco minutos y, según se informa, consume aproximadamente un 33 % menos de energía que algunas alternativas, mientras que una estructura de hierro fundido contribuye a un funcionamiento estable. Con estas características combinadas, el equipo proporciona una manera de abordar consideraciones de calidad, rendimiento y energía en trabajos de laminación de alta gama sin depender de pasos independientes fuera de línea.

Parámetro del producto (especificación)

Nombre del modelo	ZDFM-1100AU
Tamaño máximo de hoja de papel (ancho x largo)	1080*880mm
Mín. Tamaño de la hoja de papel (ancho x largo)	350*280mm
Velocidad de laminación	20-100 m/min (servocontrolado)
Grosor del papel	80-550 g/㎡
Poder de producción	39kW
potencia total	86kW
Suministro de aire	1000L/minuto 0,8Mpa
Fuente de alimentación	380V 50Hz / 3P4W

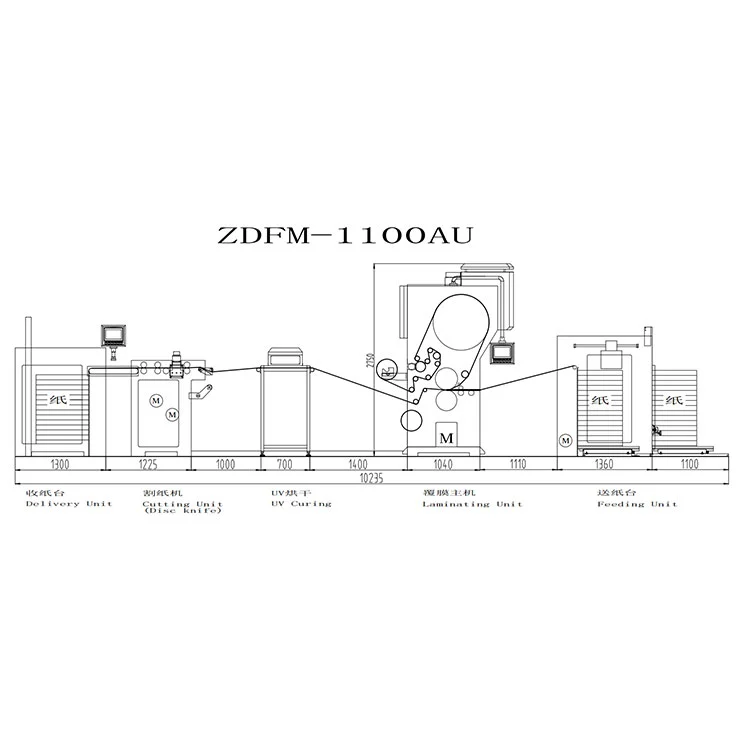

Dimensiones totales (largo x ancho x alto)	1023522002750mm
Peso	≈8100kg
Precisión de superposición	≤+1,5 mm
Espesor de la película a base de agua (común)	0,8/1,0/1,2/1,5
Espesor del pegamento común	4-10 g/m²
Espesor de la película de pegamento previo a la capa (común)	15-35 μm
Altura de alimentación continua	1100 mm
Altura del papel del colector (incl. palet)	1250 mm
Recipiente	40HQ
código SA	8439300000
Compatibilidad de materiales	películas OPP, BOPP; sustratos de papel; materiales de embalaje rígidos

Función y características:

1. Cumplimiento de estándares nacionales

Diseño mecánico confiable con sistemas de seguridad certificados según los estándares industriales de alta tecnología de China.

2. Estabilidad inquebrantable

La construcción masiva de hierro fundido garantiza un rendimiento de vibración estable y de baja amplitud en ciclos de servicio pesado, con una vida útil de más de 20 años.

3. Alimentación de papel de precisión

El alimentador servocontrolado garantiza un transporte fluido de documentos con ajuste y prevención de atascos automáticos.

4. Tecnología de alineación inteligente

La alineación registrada por servo mantiene una precisión de ±1,5 mm para una unión de bordes limpia.

5. Calentamiento avanzado de rodillos (electromagnético segmentado de 3 zonas)

Rápida acumulación de calor: alcanza los 100 °C en aproximadamente 5 minutos, significativamente más rápido que las alternativas convencionales.
Uniformidad de temperatura: mantiene un recubrimiento de pegamento uniforme para mejorar la calidad de la superficie a velocidades elevadas.
Activación de zonas energéticamente eficientes: para anchos ≤720 mm, solo se activa la segunda zona, lo que ahorra casi un 33 % de energía.
Mayor vida útil de los rodillos: el calor dirigido reduce el desgaste del caucho y ayuda a controlar los costos de reemplazo.

6. Modos de operación inteligentes

ZDFM-A: Automatización de una sola prensa que cubre alimentación, pegado, laminado, bombeo y alivio de presión, corte y apilado.

ZDFM-S: Calibración asistida: ingrese el tamaño de la hoja a través de HMI y las 14 servounidades se posicionan automáticamente en aproximadamente 1 minuto.

7. Productividad sin tiempo de inactividad

El sistema de cambio de planchas continuo minimiza las paradas de producción y puede aumentar sustancialmente la producción.

8. Control de procesos en tiempo real

El monitor retrovisor integrado con conectividad IoT permite realizar diagnósticos remotos cuando sea necesario.

9. Componentes centrales de los líderes mundiales

Sistemas eléctricos: Schneider Electric (FR), Omron (JP).

Dispositivo de curado ultravioleta UV (opcional)

1.Acerca deDispositivo de curado ultravioleta, el producto se cura enalta temperatura por irradiación ultravioletadespués de laminar, mejorando efectivamente el productoefecto de la resistencia al pelado. Es adecuado para laminación de películas térmicas.papel de impresión de página completa oscuro de alta gama.
2.Equipado con 2 juegos de lámparas UV y 2 ventiladores de refrigeración independientes.hace el productosuperficie curada de manera más uniforme y eficiente.Elventiladores de refrigeración dedicadosdisipar activamente el calor, ‌Ampliación de la vida útil de los tubos de lámparas UV.y componentes eléctricos asociados, lo que garantiza un funcionamiento estable a largo plazo del equipo.

Preguntas frecuentes

P1: ¿Qué hace el dispositivo de curado UV y cuándo debería considerarlo?

A1: Utiliza irradiación ultravioleta para curar la superficie laminada, lo que puede mejorar la resistencia al pelado. Esto es particularmente útil para impresiones oscuras o de página completa donde la fuerza del adhesivo es importante. La máquina laminadora automática vertical de curado UV ofrece esto como una actualización opcional.

P2: ¿El dispositivo UV es adecuado para aplicaciones de películas prerrevestidas?

R2: Sí, funciona bien con películas prerrevestidas, especialmente en impresiones oscuras de alta gama donde el secado estándar puede no proporcionar una unión suficiente. La unidad UV ayuda a lograr un acabado más duradero, una opción útil en la máquina laminadora vertical automática de curado UV.

P3: ¿Cómo protege el sistema de refrigeración las lámparas y los componentes UV?

R3: El dispositivo incluye dos ventiladores de refrigeración independientes que disipan activamente el calor, lo que puede ayudar a prolongar la vida útil de la lámpara y mantener un funcionamiento estable. Se sigue recomendando el reemplazo regular de la lámpara dependiendo de las horas de uso.

P4: ¿El curado UV afecta la velocidad de producción?

R4: La unidad UV está diseñada para curar en línea sin disminuir la velocidad de laminación principal. La máquina aún admite 20‑100 m/min, aunque la eficacia del curado puede variar según el tipo de película y la cobertura de tinta.

P5: ¿Qué tipo de trabajos de impresión se benefician más del curado UV?

R5: Los trabajos con una gran cobertura de tinta, sólidos oscuros o requisitos de alto brillo a menudo obtienen una mejor unión de la superficie con el tratamiento UV. Para trabajos estándar de cobertura ligera.
